Installation portail coulissant d'angle à cassette

Il existe des configurations d'accès pour lesquelles un portail coulissant standard est simplement impossible à installer. Un mur perpendiculaire trop proche, une entrée en angle, un espace de refoulement quasi inexistant côté latéral : autant de situations courantes sur des sites industriels, des copropriétés denses ou des propriétés en milieu urbain contraint, et pourtant non résolues par les gammes habituelles.

Le portail coulissant d'angle à cassette — aussi appelé portail coulissant Radius — a été conçu précisément pour ces cas. Son principe repose sur des panneaux articulés montés sur un rail courbe : à l'ouverture, les vantaux pivotent et se glissent le long d'un chemin de roulement incurvé, permettant au portail de suivre le contour d'un angle et de s'escamoter dans l'espace disponible, même lorsqu'il est réduit à l'extrême. Le refoulement peut être réalisé perpendiculairement à l'axe d'ouverture, dans un écoinçon aussi petit que 900 mm.

Notre entreprise installe ce type de portail sur mesure, en acier thermolaqué, pour des projets résidentiels, collectifs ou industriels où la contrainte architecturale est le facteur déterminant. C'est une installation techniquement exigeante — la pose du rail courbe, le réglage des roues pivotantes et l'alignement des panneaux articulés requièrent une expertise précise — et c'est exactement ce que nos techniciens apportent sur chaque chantier.

Le portail coulissant d'angle à cassette répond à des contraintes que peu de systèmes permettent de résoudre. Voici ses caractéristiques techniques et les avantages qu'il apporte :

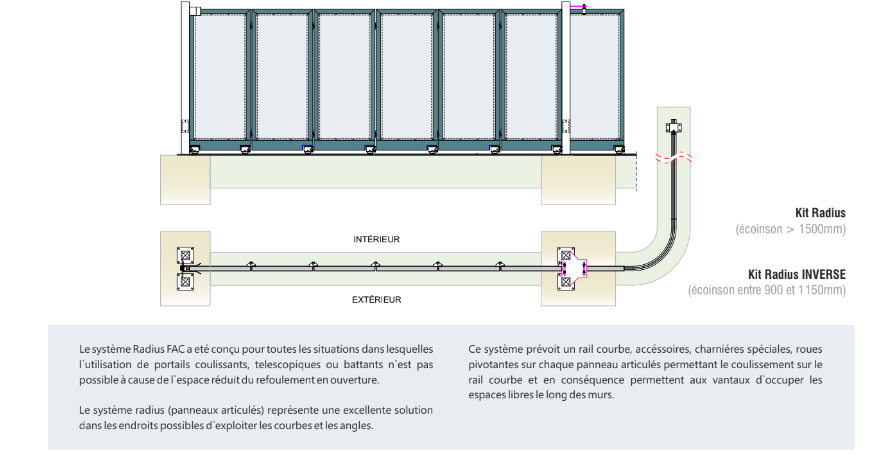

• Ouverture sur angle ou dans un espace de refoulement minimal : Le rail courbe permet au portail de s'orienter différemment en fin de course — perpendiculairement, en diagonal, ou en suivant la géométrie du mur disponible. Deux configurations existent : Kit Radius standard (écoinçon supérieur à 1 500 mm) et Kit Radius Inverse (écoinçon entre 900 et 1 150 mm).
• Panneaux articulés pour un roulement précis : Chaque panneau est équipé de roues pivotantes permettant le coulissement sur rail courbe. L'articulation des panneaux garantit une ouverture fluide même dans des configurations géométriquement complexes.
• Fabrication entièrement sur mesure : Le portail est dimensionné selon l'ouverture exacte à couvrir et la géométrie de l'espace de refoulement disponible. Le remplissage (barreaudage, panneaux pleins ou microperforés) est également personnalisable.
• Motorisation intégrée : Le système peut être motorisé pour une ouverture automatique, avec les mêmes standards de sécurité que les portails coulissants classiques : photocellules, détection d'obstacles, commande à distance.
• Acier galvanisé thermolaqué : La finition garantit une résistance durable à la corrosion et aux conditions climatiques, pour une longévité maximale même en extérieur.
• Adaptabilité aux grandes portées : Pour les accès très larges en configuration contrainte, le système peut être décliné en version télescopique à panneaux articulés, combinant les avantages de la cassette et du système multi-vantaux.

La pose d'un portail coulissant d'angle à cassette est l'une des installations les plus techniquement exigeantes de notre métier. Notre procédure est conçue pour garantir la précision à chaque étape :

1. Étude géométrique du site : Nous réalisons un relevé précis des dimensions disponibles : largeur de passage, espace de refoulement disponible, angle de l'écoinçon, nature et état du sol. Ces données sont indispensables pour déterminer la configuration Radius appropriée (standard ou inverse) et dimensionner le rail courbe.
2. Conception et devis : Sur la base du relevé, nous définissons avec vous les dimensions du portail, le type de remplissage, la motorisation souhaitée et les finitions. Un devis complet et gratuit vous est transmis pour validation.
3. Fabrication sur mesure : Le portail et son rail courbe sont fabriqués selon les cotes exactes du projet. Le rail courbe est une pièce centrale, conçue spécifiquement pour la géométrie de votre accès.
4. Préparation du chantier : Nous préparons la fondation du rail, les points de fixation des poteaux et les gaines pour la motorisation. La précision de cette phase conditionne directement la qualité du roulement final.
5. Pose du rail courbe et des panneaux : L'installation du rail courbe est réalisée avec un soin particulier à l'alignement et au niveau. Les panneaux articulés sont ensuite montés et les roues pivotantes réglées individuellement pour garantir un coulissement fluide sur l'ensemble du trajet.
6. Motorisation, tests et réglages : La motorisation est installée et paramétrée. Nous testons le portail en cycles complets, vérifions l'ensemble des dispositifs de sécurité et ajustons les réglages fins des articulations.
7. Réception et remise des documents : Nous effectuons la réception en présence du client, remettons la déclaration de conformité CE pour les portails motorisés, et vous expliquons l'entretien à prévoir.

Pour les portails coulissants d'angle à cassette, nous travaillons avec un fabricant européen spécialisé dans les systèmes de portails industriels sur mesure, actif depuis 2000, qui a développé et breveté le système Radius — l'une des solutions les plus abouties du marché pour les ouvertures en angle et à refoulement réduit.

Avec un site de production de 35 000 m² et plus de 350 collaborateurs, ce fabricant dispose de la capacité industrielle nécessaire pour concevoir des rails courbes et des ensembles articulés entièrement sur mesure, selon la géométrie précise de chaque chantier. Leur expérience sur des projets complexes — sites industriels, copropriétés en milieu urbain dense, accès en zones sensibles — est documentée par plus de 200 procès-verbaux d'essais validés par le CSTB. L'ensemble des portails motorisés est conforme à la norme EN 13241, certifié CE, et l'entreprise est certifiée ISO 9001 depuis 2011. Chaque installation motorisée est livrée avec déclaration de conformité, marquage CE et documentation technique complète.
