Installation portail télescopique

Quand un accès mesure 6, 8, 10 ou même 15 mètres de large, le portail coulissant classique atteint ses limites. Un seul vantail de cette longueur nécessiterait un espace de refoulement latéral équivalent — souvent indisponible — et présenterait une masse difficile à motoriser de façon fiable. La réponse à ce défi, c'est le portail télescopique.

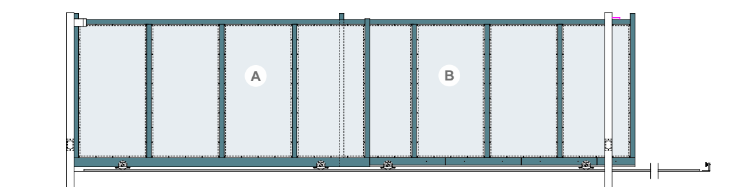

Le principe est simple dans sa mécanique mais précis dans son exécution : plusieurs vantaux coulissants de longueurs différentes se superposent sur le même rail et coulissent simultanément dans le même sens. Lorsque le portail s'ouvre, chaque vantail se déplace à une vitesse proportionnelle à sa longueur — les vantaux se "compactent" les uns derrière les autres dans le refoulement latéral, qui n'occupe que la moitié ou le tiers de la largeur de passage. Un portail télescopique 2 vantaux peut couvrir des ouvertures jusqu'à 15 mètres ; en version 3 vantaux, jusqu'à 12 mètres avec un refoulement encore plus réduit.

Notre équipe installe des portails télescopiques sur mesure, principalement sur des sites industriels, logistiques, portuaires et collectifs où la largeur de passage est une contrainte d'exploitation non négociable. Ce sont des chantiers techniquement exigeants — synchronisation des vantaux, réglage de la crémaillère, équilibrage des motorisations — que nos techniciens maîtrisent de bout en bout.

Le portail télescopique concentre plusieurs avantages techniques qui en font la solution de référence pour les grands accès à refoulement contraint :

• Passages jusqu'à 15 mètres : Le système 2 vantaux (KA5100) permet des ouvertures de 4, 8, 11 et 15 mètres. Le système 3 vantaux (KA5102) permet des ouvertures jusqu'à 12 mètres avec un refoulement encore réduit. Des configurations sur mesure sont disponibles selon la configuration du site.
• Refoulement divisé par deux ou par trois : Par rapport à un coulissant classique, l'espace latéral nécessaire est réduit de 50 à 66 % selon la version. C'est le critère décisif pour les sites où le foncier disponible en latéral est limité.
• Motorisation synchronisée : Les vantaux sont entraînés par crémaillère (nylon jusqu'à 8 m, acier au-delà) et motorisés en synchronisation. Plusieurs marques de motorisation sont compatibles selon les volumes d'utilisation et les exigences du site.
• Fabrication acier sur mesure : Chaque portail est fabriqué aux dimensions exactes du passage à couvrir, en acier galvanisé Sendzimir thermolaqué. Le remplissage est personnalisable : barreaudage plein ou microperforé, selon le niveau de sécurité et d'occultation souhaité.
• Robustesse pour usage intensif : La conception industrielle du portail télescopique le rend compatible avec des usages à haute fréquence — plusieurs dizaines d'ouvertures par jour — et des environnements difficiles (poussière, vibrations, variations thermiques importantes).
• Colonne technique précâblée en option : Pour simplifier la mise en œuvre sur chantier, une colonne technique précâblée en usine est disponible, intégrant motorisation, palpeurs de sécurité, cellules et éclairage dans une seule unité prête à poser.

Un portail télescopique s'installe selon une procédure précise, chaque étape conditionnant la suivante pour garantir la synchronisation parfaite des vantaux en exploitation :

1. Analyse technique du site : Nous mesurons le passage à couvrir, l'espace de refoulement disponible, la configuration du sol et les contraintes d'alimentation électrique. Ces données déterminent le choix entre la version 2 ou 3 vantaux, et le dimensionnement exact de chaque vantail.
2. Devis et sélection des options : Nous établissons un devis complet intégrant la configuration retenue, le remplissage, la motorisation adaptée au trafic et aux dimensions, et les options de sécurité. Le devis est gratuit et sans engagement.
3. Fabrication sur mesure : Les vantaux sont fabriqués aux cotes exactes définies lors de l'étude. La crémaillère, le rail et les éléments de motorisation sont sélectionnés en fonction des dimensions et de la fréquence d'utilisation prévue.
4. Préparation du chantier : Nos équipes préparent le rail au sol (vissé ou scellé selon la configuration), les poteaux de guidage et de réception, et les gaines électriques pour la motorisation. La qualité de pose du rail est déterminante pour la longévité du système.
5. Montage des vantaux et réglage de la synchronisation : Les vantaux sont montés et leur synchronisation réglée avec précision. Cette étape est au cœur de notre savoir-faire : un mauvais réglage de la crémaillère ou des roues de guidage se traduit directement par une usure prématurée et des pannes.
6. Installation de la motorisation et tests : La motorisation est installée, paramétrée et testée en cycles répétés. Nous vérifions les palpeurs de sécurité, les cellules, les dispositifs d'arrêt d'urgence et la fluidité d'ensemble sur l'intégralité du trajet.
7. Réception et remise des documents : Le portail est réceptionné en présence du client après contrôle complet. La déclaration de conformité CE, le marquage CE et les notices de pose et de maintenance sont remis à la réception.

Pour nos installations de portails télescopiques, nous travaillons avec un fabricant européen spécialisé dans les portails industriels et collectifs sur mesure, dont l'expertise technique sur les systèmes multi-vantaux est reconnue depuis plus de 25 ans.

Basé sur un site de production de 35 000 m² avec plus de 350 collaborateurs, ce fabricant dispose d'une capacité de conception et de fabrication permettant de couvrir les configurations les plus complexes : vantaux de grande longueur, crémaillères acier pour les portails lourds, colonnes techniques précâblées en usine pour faciliter la mise en œuvre sur chantier. Leurs kits télescopiques (2 vantaux jusqu'à 15 m de passage, 3 vantaux jusqu'à 12 m) sont disponibles en version manuelle, motorisable ou motorisée Plug & Play — prête à poser dès la livraison.

L'ensemble de leurs portails motorisés est conforme à la norme EN 13241, certifié CE et validé par le CSTB à travers plus de 200 procès-verbaux d'essais indépendants. La certification ISO 9001, obtenue en 2011 et maintenue depuis, encadre l'ensemble de leur processus — du traitement de commande à la livraison sur chantier. Chaque portail motorisé est livré avec sa déclaration de conformité, son marquage CE et sa documentation technique complète.
